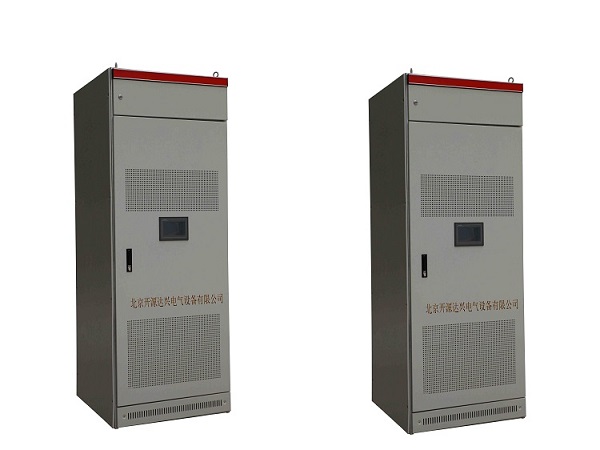

• KHSVG低压静态无功发生装置



    凡是安装有低压变压器地方及大型用电设备旁边都应该配备无功补偿装置(这是电力部门的规定),特别是那些功率因数较低的工矿、企业、居民区必须安装。大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。居民区除白炽灯照明外,空调、冷冻机等也都是无功功率不可忽视的耗用对象。农村用电状况比较恶劣,多数地区供电不足,电压波动很大,功率因数尤其低,加装补偿设备是改善供电状况、提高电能利用率的有效措施



    开源达兴自主研发的KHSVG系列静止无功发生器集动态无功补偿及动态滤波于一体,可以灵活设置,性能优越,具有响应速度快、补偿效率高、安装和操作容易、维护简单,并且补偿性能不受系统参数影响,是理想的无功补偿及滤波产品之一。KHSVG采用高性能控制芯片和全控型电力电子器件,运用可靠的控制理论和全数字控制方法,实时检测电网中负载电流,快速分离出无功容量及谐波电流分量,并根据无功容量及谐波电流的大小产生控制指令,实时将大小相等、方向相反的补偿电流注入到电网中,实现瞬时补偿无功及滤除谐波,用于改善电网的功率因数和实现动态无功补偿。
    技术原理
    如上图所示,断路器合闸后,KHSVG首先通过预充电电阻对DC母线的电容器充电,这个过程会持续10秒钟,防止上电后对DC母线电容器的瞬间冲击。当母线电压Vdc到达额定值后,预充电接触器闭合。当KHSVG失电时,接触器才会打开。
    控制板PCB通过CTi采集负载电流信号,谐波分离模块将其中的基波成分移去后,所得到的无功及谐波成分送到调节和监控模块。该模块有两个功能,一是可以产生调节无功容量及谐波电流给控制信号模块;二是对系统所有功能进行监测。控制信号模块产生驱动信号触发IGBT变换器,向系统反送无功容量及谐波电流。
    效果解析
    感性及非线性负载是工业系统中应用较为普遍的负载,其功率因数很低,谐波主要为5、7次。下图为KHSVG系列静止无功发生器应用实例,图中黄色为补偿前电流,蓝色为补偿后电流,通过KHSVG投入前后波形对比可以看出,KHSVG静止无功发生器有强大的无功补偿及谐波抑制能力。

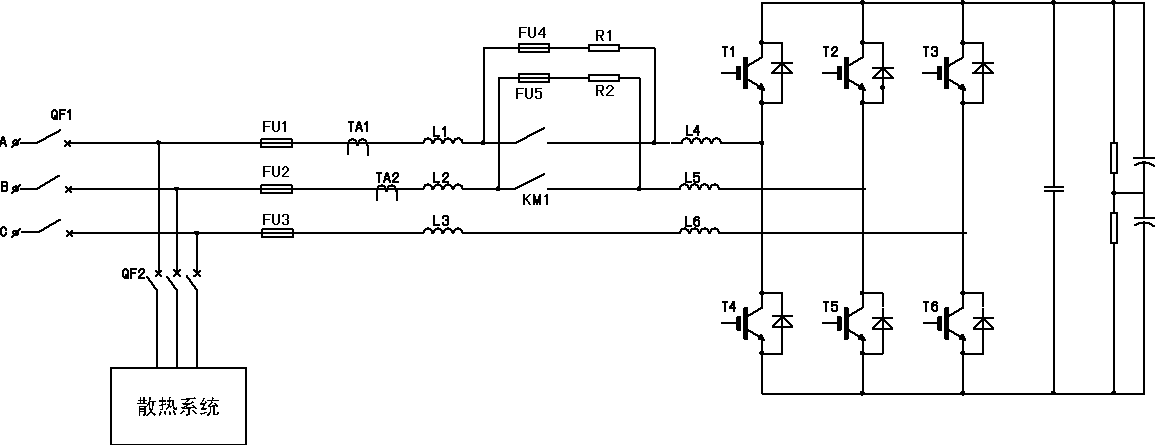

    电气原理图(三相三线)

    执行标准
    □ GB/T 3859.1-1993 半导体变流器基本要求的规定;
    □ GB/T 13422-1992 半导体电力变流器 电气试验方法;
    □ IEEE519-1992 电源系统的谐波控制的推荐实施规范和要求;
    □ GB/T14549-93 电能质量-公用电网谐波;
    □ GB/5 18481-2001《电能质量监测设备通用要求》;
    □ IEC61000-4-30 《测试和测量技术 电能质量测量方法》;
